防城港楓葉糧油工業有限公司3000噸/日油菜籽預處理壓榨生產線及配套技改擴建項目40T/h鍋爐電氣自控系統工程采用國內外成熟應用于40噸/小時循環硫化床鍋爐自動控制的分布式集中控制系統（簡稱DCS）JX-300XP控制系統，同時成套提供配套的儀器儀表、電動閥門、材料及其安裝調試。我司提供符合技術要求和有關最新工業標準和企業標準的優質產品，滿足國家有關安全、環保等強制性標準。

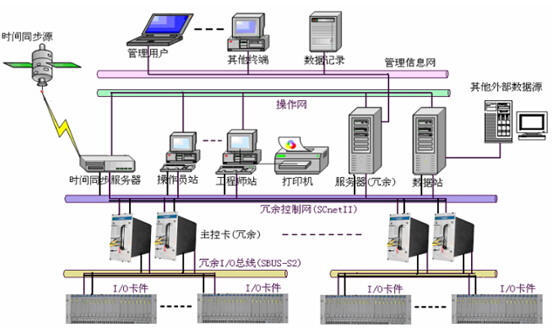

JX-300XP控制系統由控制站、操作站節點（操作站節點是工程師站、操作員站、服務器站、數據管理站、時間同步服務器等的統稱）及系統網絡（過程控制網、操作網）等構成。系統整體結構如下圖所示。
工程師站是為專業工程技術人員設計的，內裝有相應的組態平臺和系統維護工具。通過系統組態平臺構建適合于生產工藝要求的應用系統，具體功能包括：系統生成、數據庫結構定義、操作組態、流程圖畫面組態、報表制作等。而使用系統的維護工具軟件可實現過程控制網絡調試、故障診斷、信號調校等。
操作員站是由工業PC機、顯示器、鍵盤、鼠標、打印機等組成的人機系統，是操作人員完成過程監控管理任務的人機界面。高性能工控機、卓越的流程圖機能、多窗口畫面顯示功能可以方便地實現生產過程信息的集中顯示、集中操作和集中管理。
可選的服務器站可與企業管理計算機網（ERP或MIS）交換信息，實現企業網絡環境下的實時數據和歷史數據采集，從而實現整個企業生產過程的管理、控制全集成綜合自動化。通過具有對等C/S特征的操作網可實現操作站節點之間的實時數據通信和歷史數據查詢。
控制站是系統中直接與工業現場進行信息交互的I/O處理單元，由主控卡、數據轉發卡、I/O卡、接線端子板及內部I/O總線網絡組成，用于完成整個工業過程的實時監控功能�？刂普緝�(nèi)部各部件可按甲方要求冗余配置，確保系統可靠運行。
過程控制網絡實現操作站節點和控制站的連接，完成信息、控制命令的傳輸與發送，過程控制網采用雙重化冗余設計，使得信息傳輸可靠、高速。
操作網采用快速以太網技術，實現C/S模式下服務器與客戶端的數據通訊及操作網節點的時間同步。
JX-300XP系統站點容量最高可達63個控制站和72個操作站節點，系統容量達到20000點�？筛鶕�(jù)I/O規模大小決定控制站數量，操作站節點可根據甲方操作的不同決定配置的數量與規格。
歷史數據庫容量：操作站平臺4000點，服務器平臺10000點；記錄密度1s～30s可調，保存時間可按甲方需求進行設置。
JX-300XP系統具有數據采集、控制運算、控制輸出、設備和狀態監視、報警監視、遠程通信、實時數據處理和顯示、歷史數據管理、日志記錄、事故順序識別、事故追憶、圖形顯示、控制調節、報表打印、高級計算，以及所有這些信息的組態、調試、打印、下載、診斷等功能。
JX-300XP系統具有以下鮮明的特點：
開 放 性 融合各種標準化的軟、硬件接口，內嵌國際標準OPC服務，方便地接入最先進的現場總線設備和第三方集散控制系統、邏輯控制器等，通過各種遠程介質或Internet實現遠程操作。
兼 容 性 符合現場總線標準的數字信號和傳統的模擬信號在系統中并存。使企業現行的工業自動化方案和現場總線技術的實施變得簡單易行。
設備管理 先進的設備管理功能（SAMS），能對現場的智能變送器進行參數設置等項目實現自動管理，達到了設備管理和過程控制的完美結合。
在線下載 采用基于固定物理地址系統信息檢索的內存管理技術，以添加（Append）或者空缺的方式修改和下載更新，不破壞控制站原有數據順序，做到良好控制參數的記憶性和繼承性，實現系統安全的在線修改下載，保證生產穩定和安全性。
安 全 性 系統安全性和抗干擾性符合工業使用環境下的國際標準。
故障診斷 具有卡件、通道以及變送器或傳感器故障診斷功能，智能化程度高，輕松排除熱電偶斷線等故障。
機械結構 采用19吋國際標準的機械結構，部件采用標準化的組合方式，方便各種應用環境。
供電電源 本系統采用集中供電方式。交直流電源都采用雙重化熱冗余供電模式，部件能進行熱插拔，方便安裝和維護。
遠程服務 能夠通過遠程通信媒體實現遠程監控、故障診斷、系統維護、操作指導、系統升級等。
實時仿真 系統具有離線的實時調試和仿真功能，縮短系統在現場的調試周期并降低了方案實施的風險。
系統容量 系統規模靈活可變，可滿足從幾個回路、幾十個I/O信息量到幾千個控制回路、20000個I/O信息量的用戶應用要求。
運行環境 控制機柜內合理的冷卻風路設計、防塵設計。
信號配置 提供8點和16點各種系列I/O卡件，為甲方提供了多種選擇，優化了系統的配置。
信號精度 I/O卡件采用國際上最新推出的高精度A/D采樣技術（∑-△A/D）、先進的信號隔離技術、嚴格測試下的帶電插拔技術、以及多層板和貼片技術，使信號的采集精度更高、卡件的穩定性更好。
控 制 系統控制組態增加了符合IEC61131-3標準的組態工具FBD、LD、SFC、ST等，使DCS與PLC的控制功能得到統一，實現了局部控制區域內的實時過程信息共享。
集 成 性 WebField是一個開放的可擴展系統，它可以方便地進行擴展和集成，利用數據站、OPCServer或網關卡，可實現與異構系統的互聯。
圖形界面 提供集成化圖形界面組態工具，可以方便、快捷地生成圖形畫面，提供多種預定義圖庫對象。
數據管理 收集并管理數據、儲存歷史數據并將之傳到公共數據庫，也可以將數據分散到不同的報表中，從而保證過程在一個最佳的狀態運行。
報 警 采用分布式報警管理系統�？梢怨芾頍o限報警區域的報警、基于事件的報警、報警優先權、報警過濾以及通過撥號輸入/輸出管理設備的遠程報警。
快速I/O 提供快速AI和AO，AI采樣周期可達50ms。
對等C/S 網絡 JX-300XP系統在網絡策略和數據分組的基礎上實現了具有對等C/S特征的操作網，在該操作網上實現操作站節點之間包括實時數據、實時報警、歷史趨勢、歷史報警、操作日志等的實時數據通信和歷史數據查詢。具體功能為：
1.實時數據傳輸功能
2.實時報警功能
3.歷史趨勢功能
4.歷史報警功能
5.操作日志功能
